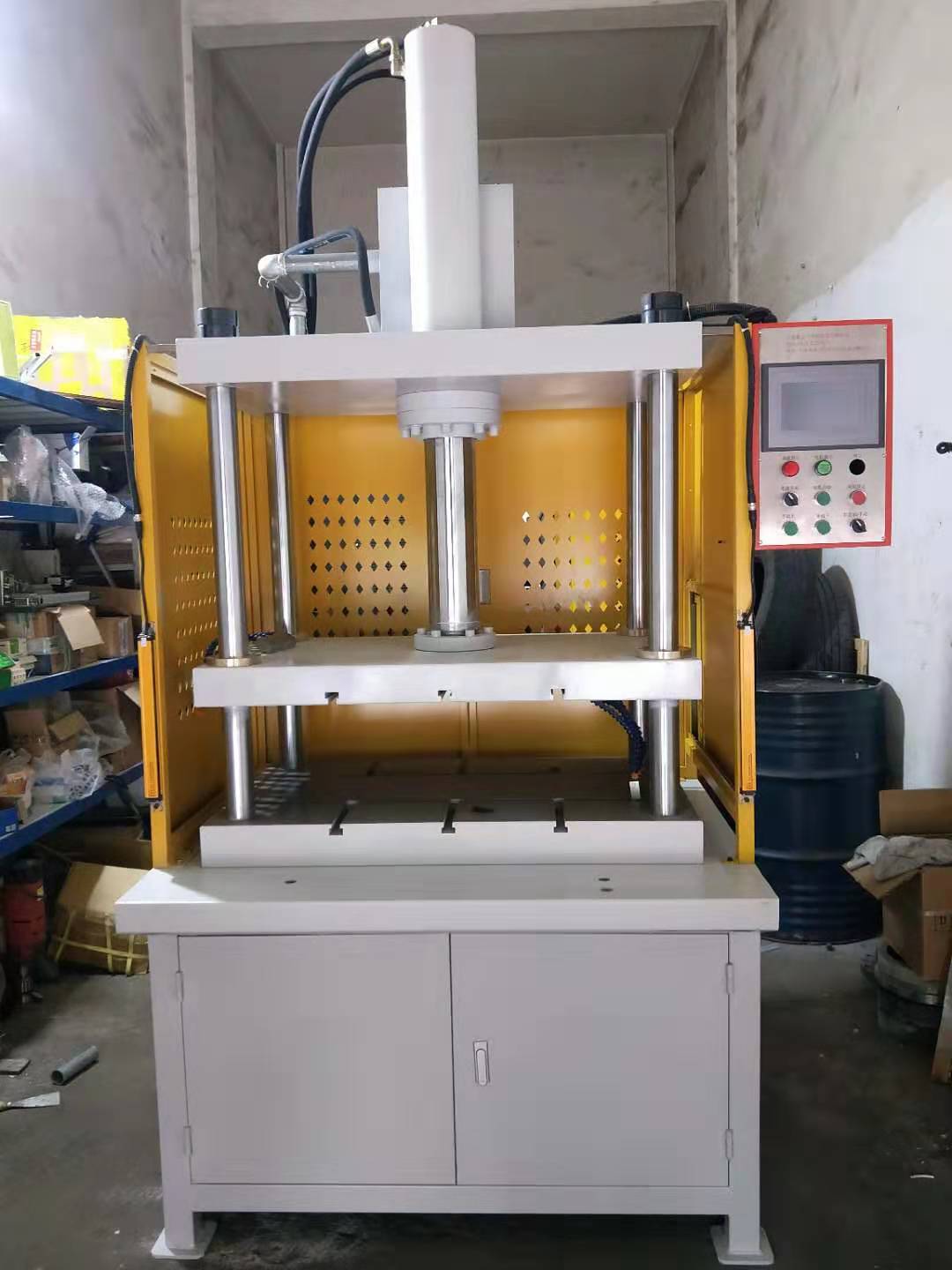

一，四柱液壓機簡稱，油壓機，液壓機行業標準用語，在不同的壓裝行業有不同的叫法，本機使用四柱三板式結構平行精度靠四條精磨導套支撐平行控制。平行精度可調0.03mm 內，平行精度有四條導柱支撐隨時可根據產品工藝要求調節。
1，四柱液壓機由主機及控制機構兩大部分組成。液壓機主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動
|
設備優勢
|
●平行精度；壓力；行程；速度；保壓時間《可調》 ●設備人性化設計；有點動，半自動動，全自動功能《可自由切換》 ●精度控制由伺服電機驅動精度高速度快靜音模式。 ●安全紅外線保護操作 |
|
公司優勢
|
1，國內唯一一家液壓設備上市公司，公司自主研發，產品不斷更新，全國國地設有辦事處。安裝調試售后快捷專業的售后服務團隊鼎力支持。 2.售后服務：供方負責整機的安裝調試，專人上門調試及客戶現場工作人員培訓.全方位跟蹤設備狀態.如設備有問題我司會安排專業人士24小時內上門服務.整機免費保修一年，終生維護。 3.設備及模具可根據產品要求可提供一體化鑰匙工程，全包制由公司電器及機械專業工程師全天性跟蹤，工廠提供客戶專業住宿可讓客戶方便溝通工作盡可做到一步到位不留遺痕。 |
二，四柱液壓機特點
1，該系列液壓機床以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相,AC220 60HZ交流電源.
2，該系列設備以液體作為介質來傳遞能量, 采用先進的子母缸液壓回路,油溫低,空行程速度均在150MM/秒以上, 工進速度30 MM/秒以下,
3，設備待機,滑快上下移動時噪音均不超過75分貝.
4，采用四柱三板式結構,活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.3MM以下.,
5，沖床具有廢料吹氣裝配.并在下工作臺中央開有廢料落料槽.
6，沖床的沖切下止點位置一般通過壓力開關,位置感應器進行控制.
7，具有自動計數功能,分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置
8，壓力、行程、沖切速度、吹氣時間、閉合高度客戶均可自行調整,方便操作；
9，油壓系統內置油箱底部,外觀整潔,穩重。
三，四柱液壓機采用伺服馬達驅動油泵，待機時馬達停止，省電節能環保。
1，可根據客戶要求加裝采用力和位移傳感器實時監測壓裝情況，結合軟件對壓裝結果做判定，100%剔除不合格品。壓裝結果可以保存并向上位機輸出，壓裝過程的可追溯性。自診斷功能，顯示屏?xí)崾緣簷C(jī)出現的故障信息，方便維修人員排除。品質控制功能，能檢測零件裝配過程中的主要參數，力和位置超出允許范圍時，可自動提示給操作者，杜絕不合格品。高精度、高性能：零件裝配過程中的壓力、位移、運動速度、保壓時間等可以得到精確控制，數據存貯。
2，壓力輸出范圍廣，多種規格提供10KN-2000KN的輸出力
3，四柱液壓機是液壓壓力機械行業是一種新行設備，精度高，質量好，功能多，體積小，普通設備與液壓機達不到的，伺服電子壓裝機和伺服油壓機就能達到，是客戶最理想的選擇，保證廣大的消費基者用的放心。
四， 四柱液壓機參數；
參數欄 10T 20T 30T 40T 50T 60T 80T 100T
| 型 號 Model | XHL-106s-10T | XHL-106s-20T | XHL-106s-30T | XHL-106s-40T | XHL-106s-50T | |
| 公稱壓力 | 10 | 20 | 30 | 40 | 50 | |
| Nominal force Out put (T) | ||||||
| 液體最大工作壓力 | 21 | 21 | 21 | 21 | 21 | |
| Maximum hydraulic working pressure(MPa) | ||||||
| 回 程 力 | 4 | 4.8 | 5.1 | 5.7 | 5.8 | |
| Back storke force(T) | ||||||
| 機架臺面距地面高度 E | 780 | 780 | 780 | 780 | 780 | |
| Height of table above floor (mm) | ||||||
| 最大開口距離 H | 500 | 550 | 600 | 600 | 600 | |
| Biggest operational height (mm) | ||||||
| 滑塊（壓頭）最大行程 | 300 | 300 | 300 | 300 | 300 | |
| Maximum stroke of the ram (mm) | ||||||
| 工作臺 | 左 右 L | 550 | 550 | 600 | 600 | 600 |
| 有效面積 | Left-right(mm) | |||||
| Dimensions of table | 前 后 W | 400 | 400 | 500 | 500 | 500 |
| Front-back(mm) | ||||||
| 滑塊壓頭速度 | 下行速度 | ≥ 150 | ≥ 188 | ≥ 178 | ≥ 178 | ≥ 168 |
| speed of Down(mm/s) | ||||||
| 工作速度 | ≥ 24 | ≥ 19 | ≥ 16 | ≥ 14 | ≥ 13 | |
| Speed of slide | Work of speed (mm/s) | |||||
| 回程速度 | ≥ 126 | ≥ 125 | ≥ 125 | ≥ 116 | ≥ 120 | |
| speed of Returning(mm/s) | ||||||
| 主機輪廓尺寸 | 750×1000×2130 | 800×1000×2280 | 880×1100×2360 | 880×1100×2500 | 1050×1200×2550 | |
| B × C × D | ||||||
| Overal dimensions of the machine (mm) | ||||||
| 功 率 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | |
|
|
|
|||||
四柱液壓機械出力范圍有10tf.-200 tf 可選.(1tf=1000kgf=9.8KN)還可根據客戶要求非標定制，歡迎你的來電。
四柱液壓機操作規程，
1，設備動作：雙手啟動→油缸快速下壓→感應到慢速接近開關→油缸慢速下壓→保壓計時→時間到→油缸快速回程到上限接近開關位置→動作完成。（接近開關、保壓時間均可自由調整位置）
2，油壓動力系統選用高壓泵浦，油壓回路特別設計，待機時能減少電力之消耗，以達省能源，性能穩定，低噪音，馬力要求小，出力、速度、行程均可調整。
3，本機選用的是快速子母油壓缸，兩段速度，快速下行，慢速工進。在長時間運行時油溫不易升高，壓力穩定，下壓行程、加壓行程和回升行程均由限位開關控制。
4，安全設計周全，雙手操作，設有手動及自動檔，緊急按鈕及上下模寸動，方便模具的安裝及校正；安裝有光電保護安全器；
5，本機配有下壓計數器，能記錄每日下壓次數。
該系列液壓機是各類鋁、鎂合金壓鑄制品的毛邊沖切及整形，塑料制品的整切；也適用于塑性材料的成形如板料的落料、拉伸等、是油壓沖邊機普通型的升級產品, 采用先進的子母缸液壓回路.無論是噪音,速度, 耗電功率,均優于普通液壓沖床是款高效率高速度,高出力,高環保的新一代液壓沖床本機在壓鑄行業應用最為廣泛.
四柱液壓機壓裝出成本展示
■選擇我們四柱液壓機的理由：
●有性價比才有競爭力實體工廠、設備齊全，專業的品質和超平的出廠價，是我司的核心竟?fàn)幜Α?/span>
●制作優質產品專業的管理團隊和先進的生產設備是我們成就優質產品的有力保障，真誠歡迎實地考察。
●一站式服務客戶：放心、省心、舒心從設計、制作、后加工、到送貨上門我們實行一站式服務；與您精誠合作，共創雙贏。
